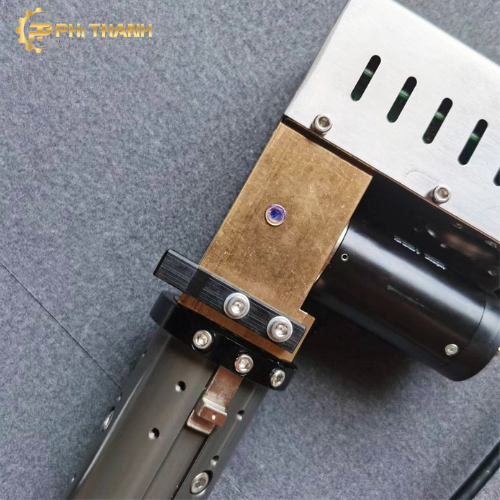

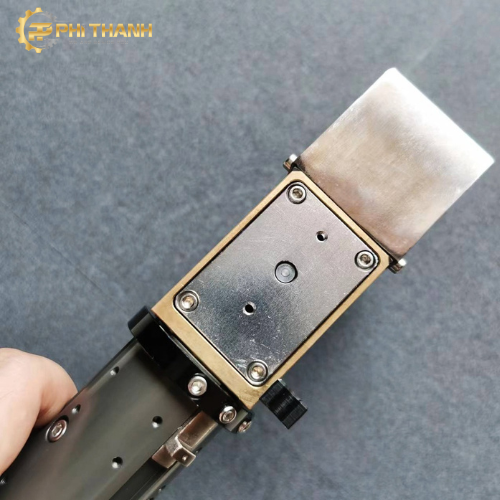

Đầu dao rung Dao Động Điện SRTJ1102 – Dụng cụ tiếp tuyến cho máy cắt kỹ thuật số JWEI Jingwei
Đầu Dao Dung Dao Động Điện SRTJ1102 Là Gì?
Đầu dao rung dao động điện SRTJ1102 (Electric Oscillating Tangential Tool) là công cụ cắt chuyên dụng được thiết kế cho các dòng máy cắt kỹ thuật số JWEI Jingwei. Thiết bị sử dụng cơ chế dao động tần số cao kết hợp điều khiển tiếp tuyến (Tangential Cutting) giúp tạo ra các đường cắt chính xác, sắc nét và hạn chế tối đa hiện tượng xé mép vật liệu.
Đầu dao rung động điện SRTJ1102 phù hợp cho các doanh nghiệp hoạt động trong lĩnh vực quảng cáo, bao bì, in ấn, sản xuất nội thất, da giày, may mặc và gia công vật liệu composite
Các Loại Đầu Dao Dung Dao Động Điện SRTJ1102

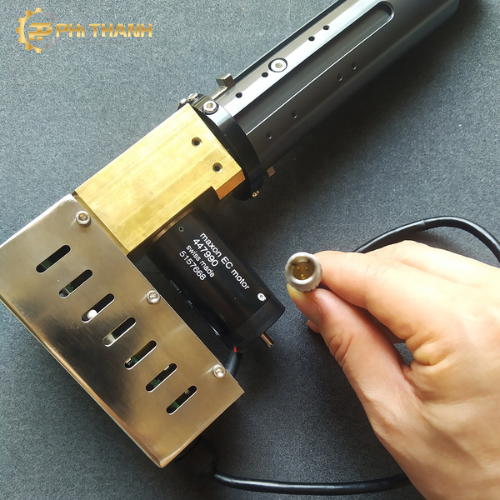

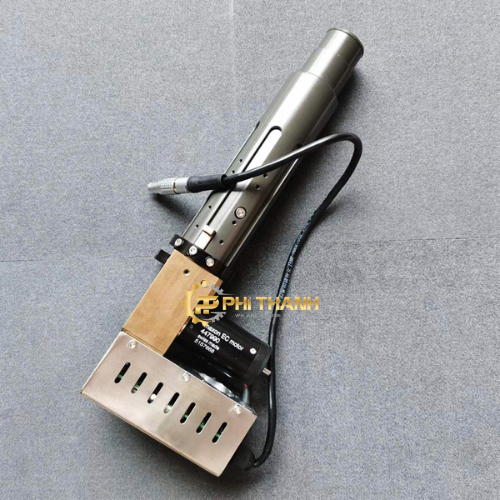

Đầu dao rung động điện SRTJ1102 là công cụ dao dao động với động cơ maxon EC 447990 phù hợp với máy cắt kỹ thuật số JWEI.
- Dụng cụ dao dao động SRTJ1102-1 có hành trình 1mm.
- Dụng cụ dao dao động SRTJ1102-2 có hành trình 2 mm.

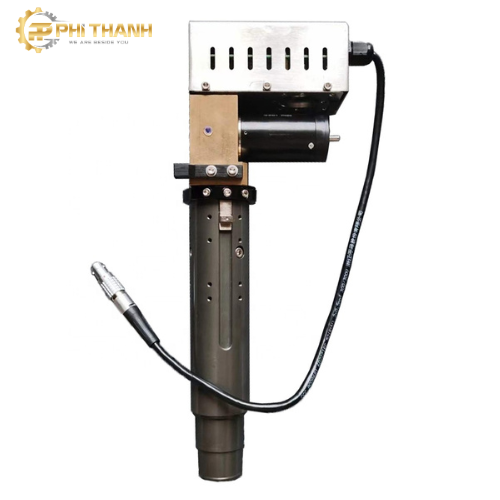

Cấu Tạo Của Đầu Dao Dung Dao Động Điện SRTJ1102
Đầu dao rung động điện SRTJ1102 được cấu tạo gồm các bộ phận:
- Thân đầu dao: được làm từ hợp kim nhôm hoặc thép chịu lực có chức năng bảo vệ các linh kiện bên trong, định vị động cơ và cơ cấu truyền động, chống rung và tản nhiệt
- Đông cơ điện: là bộ phận quan trọng có chức năng chuyển đổi điện năng thành chuyển động quay, cung cấp mômen cho cơ cấu dao động, hoạt động liên tục với tốc độ cao.
- Cơ cấu truyền động lệch tâm: Gồm trục lệch tâm, bạc đạn, tay truyền, thanh trượt có nhiệm vụ biến chuyển động quay của động cơ thành chuyển động dao động lên xuống, duy trì biên độ dao động. Cơ cấu này giúp lưỡi dao rung với tần số rất cao nhưng hành trình ngắn, tạo đường cắt sạch và giảm lực tác động lên vật liệu.

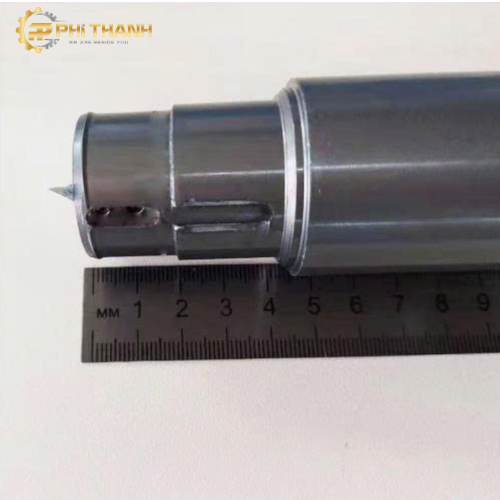

- Trục giữ dao: bộ phận này dùng để kẹp lưỡi dao giữ đúng phương dao cắt cho phép thay dao nhanh. SRTJ1102 hỗ trợ lưỡi dao dày khoảng 0,63 mm, đáp ứng nhiều kiểu dao khác nhau.
- Hệ thống điều khiển tiếp tuyến: Đây là điểm khác biệt giữa đầu dao dung và dao kéo thông thường. hệ thống này giúp dao luôn xoay theo đúng hướng cắt, tạo góc vuông sắc nét, đường cong mượt, không làm rách mép vật liệu nhờ đó máy có thể cắt chính xác các hình dạng phức tạp như logo, hộp giấy, chi tiết da hoặc gioăng kỹ thuật.
- Đầu nối tín hiệu và nguồn: đầu dao SRTJ1102 được trang bị cáp cấp nguồn cho động cơ, giắc kết nối với bộ điều khiển máy, hệ thống tín hiệu điều khiển tốc độ dao động. giúp bộ điều khiển CNC sẽ điều chỉnh tần số dao động theo từng loại vật liệu để tối ưu chất lượng cắt.
- Cụm làm mát và tản nhiệt: đầu dao được thiết kế vỏ có khe thông gió, thân hợp kim nhôm giúp tản nhiệt một số phiên bản có quạt làm mát tích hợp. Điều này giúp tăng tuổi thọ động cơ và duy trì hiệu suất ổn định trong sản xuất liên tục.
Thông Số Kĩ Thuật Của Đầu Dao Dung Dao Động Điện SRTJ1102
| Tên sản phẩm | Đầu Dao Dung Dao Động Điện SRTJ1102 |
| Máy áp dụng | Máy cắt kĩ thuật số Jwei |
| Công suất động cơ | 200W |
| Tốc độ động cơ | 0-18000 vòng/phút, Có thể điều chỉnh |
| Độ dày vật liêu có thể cắt | 0-50mm |
| Biên độ | 1mm- 2mm |

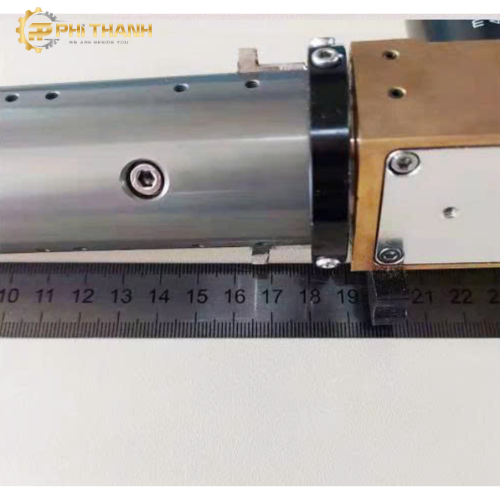

| Đường kính | 40mm |
| Chiều dài hiệu quả | 165mm |
| Đầu nối | 3 chân |
| Trọng lượng | 2kg |
Nguyên Lý Hoạt Động Của Đầu Dao Dung Dao Động Điện SRTJ1102
Đầu dao rung động điện SRTJ1102 hoạt động theo các bước dưới đây:
- Bộ điều khiển CNC gửi tín hiệu đến đầu dao.
- Động cơ điện quay ở tốc độ cao.
- Trục lệch tâm chuyển đổi chuyển động quay thành dao động lên xuống.
- Lưỡi dao rung với biên độ khoảng 1mm đến 2mm
- Hệ thống tiếp tuyến tự động xoay dao theo hướng đường cắt.
- Lưỡi dao cắt vật liệu với độ chính xác cao và hạn chế xé mép.
Ứng Dụng Của Đầu Dao Dung Dao Động Điện SRTJ1102
Đầu dao rung động điện SRTJ1102 được dùng để cắt thảm lót sàn oto, thảm, da, tấm Kt, tấm xốp, ABS,… vì vậy được ứng dụng trong nhiều ngành như:
- Ngành quảng cáo: Cắt chữ nổi, decal, PVC foam, forrmex, ….
- Ngành bao bì: hộp carton, bao bì giấy, mẫu hộp, carton tổ ong,..
- Ngành giày da: da bò, da PU, simili, lót giày…
- Ngành nội thất: mút sofa, vải bọc, nỉ, gioăng,…
- Ngành công nghiệp khác: gioăng cao su, composite, cacbon fiber, vật liệu cách nhiệt,..
Ưu Điểm Của Đầu Dao Dung Dao Động Điện SRTJ1102
Đầu dao rung động điện SRTJ1102 có các ưu điểm như:
- Làm mát bằng không khí giúp nó hoạt động liên tục lâu hơn.
- Hoàn hảo để cắt các đường viền chi tiết.
- Tần số đột quỵ rất cao.
- Tốc độ cắt cao.
- Tốc độ quay có thể điều chỉnh.
- Kẹp dao biến thiên để giữ các lưỡi dao có độ dày khác nhau.
- Thích hợp để cắt thảm lót chân ô tô, thảm, da, tấm xốp, nhựa ABS, bìa carton, bìa giấy, tấm nhựa sóng, PVC, vòng đệm, prepreg sợi carbon,..
- Áp dụng 0,63mm, 1mm, 1,5mm.Lưỡi dao dày 2.0mm
- Tốc độ của động cơ có thể điều chỉnh được.
Đầu Dao Dung Dao Động Điện SRTJ1102 Tương Thích Với Máy JWEI
Đầu dao rung động điện SRTJ1102 được thiết kế để tương thích với nhiều dòng máy cắt kỹ thuật số JWEI Jingwei sử dụng hệ thống đầu dao thay thế nhanh, đáp ứng các ứng dụng như cắt dao động điện, dao kéo, dao xoay, dao bán cắt và nhiều mô-đun công cụ khác.
